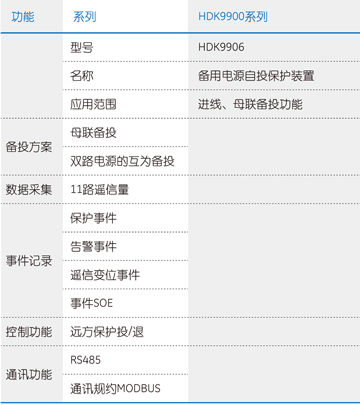

HDK9906
备自投保护装置
 |
职能安装.jpg) 装置整定
安全仪器整定有软手动剪板机、安全仪器定值和安全仪器参数表等三通面 。
整定应遵循原则密切相关技术规程 ，本系统设计有异常规范者见密切相关参考文献标注 。系统设计基本参数中无异常需者 ，可以采取表格中列举出的缺省值 。不需要 的保护性模块 ，应将其把控定值设为0—登出 。

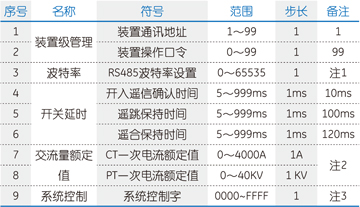

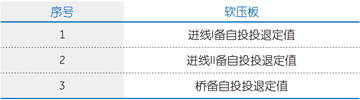

装置软压板整定  仪器运作整定  |
注：1: “RS485波特率设置”的含义为BTL=□□□□□ ，共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
讯方式 。
2: “CT一次电流额定值”和“PT一次电流额定值”为0时的测量值显示为二次侧的值 。推荐设置为0 ，采用二次侧进行测量 。
3: “系统控制字”为选择保护装置功能的控制 ，一般情况下都使用默认值 ，在没有特别提示的情况下都不需要修改 ，各种型号的装
置的系统控制字应该不一样 。

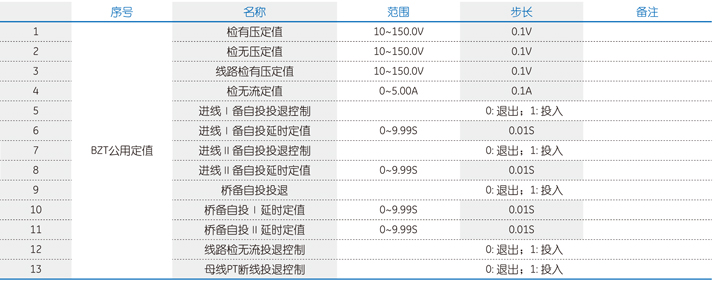

装置定值整定

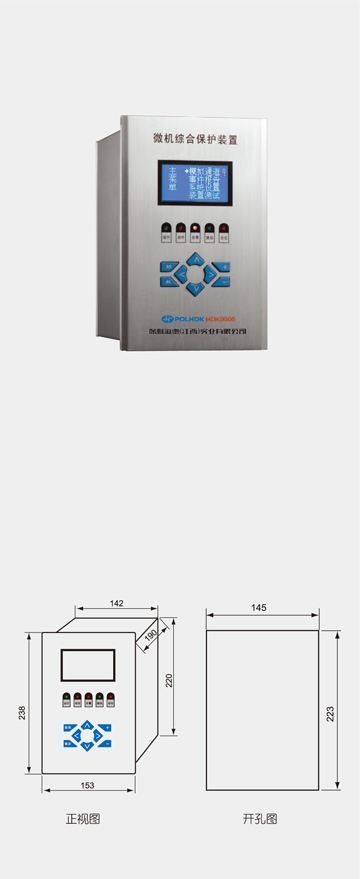

装置背板图

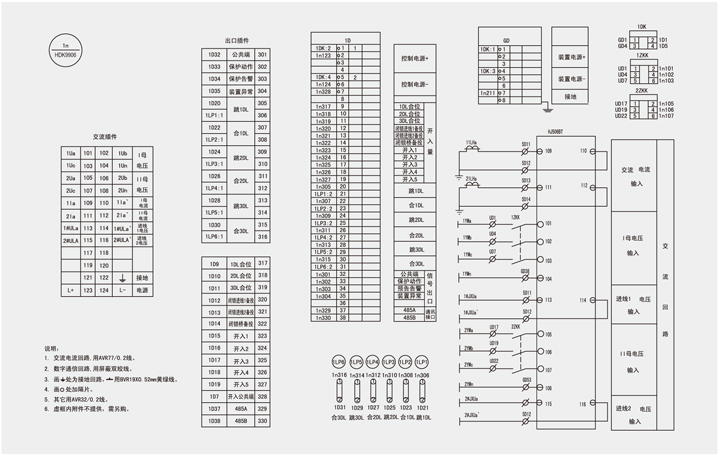

装置接线示意图
