HDK9909

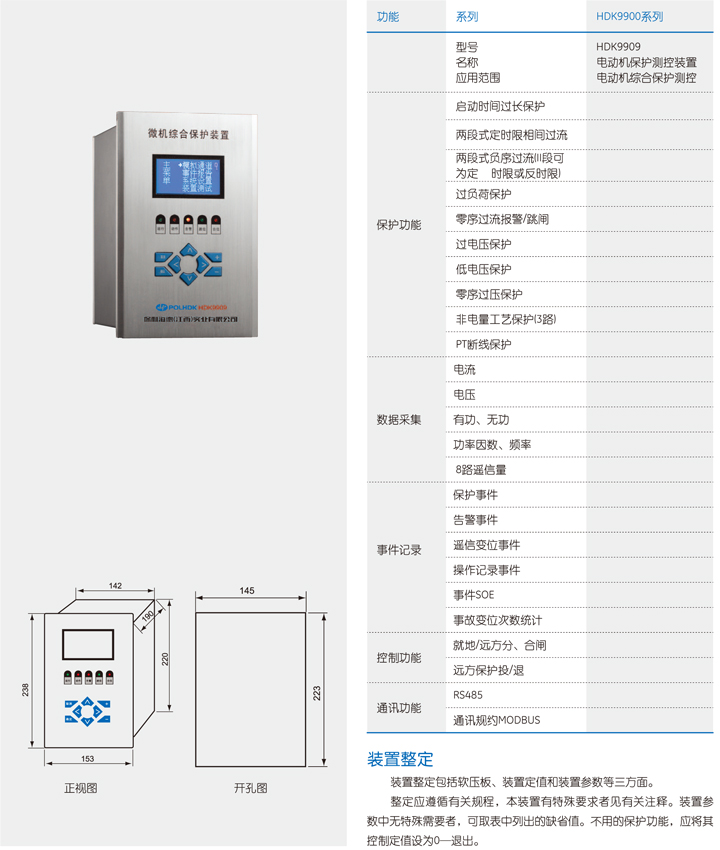

电动三轮机调整设备 功能配置
装置软压板整定
注：1.软压板只有两个取值：投入、退出 。装置出厂时 ，软压板均整定为退出 。

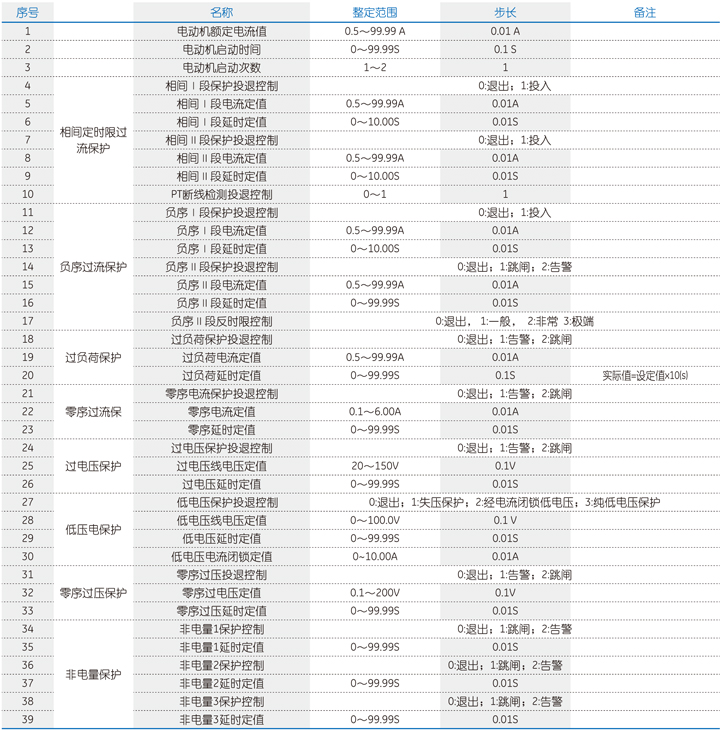

装置定值整定

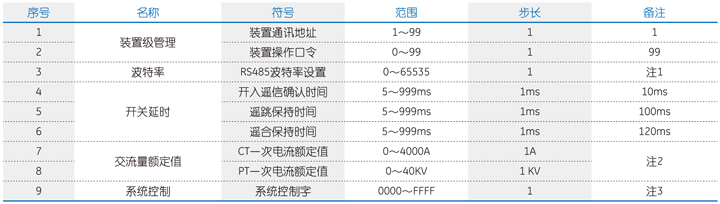

装置参数整定
注：1: “RS485波特率设置”的含义为BTL=□□□□□ ，共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为 RS485通
讯方式 。
讯方式 。
2: “CT一次电流额定值”和“PT一次电流额定值”为0时的测量值显示为二次侧的值 。推荐设置为0 ，采用二次侧进行测量 。
3: “系统控制字”为选择保护装置功能的控制 ，一般情况下都使用默认值 ，在没有特别提示的情况下都不需要修改 ，各种型号的装
置的系统控制字应该不一样 。
置的系统控制字应该不一样 。

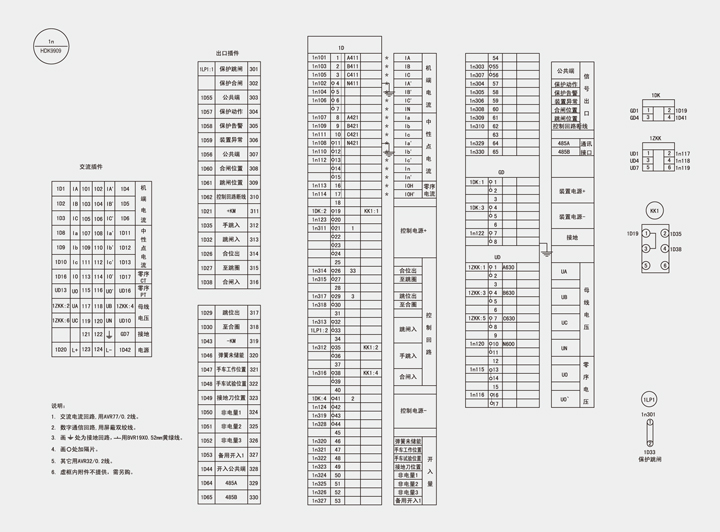

装置背板图

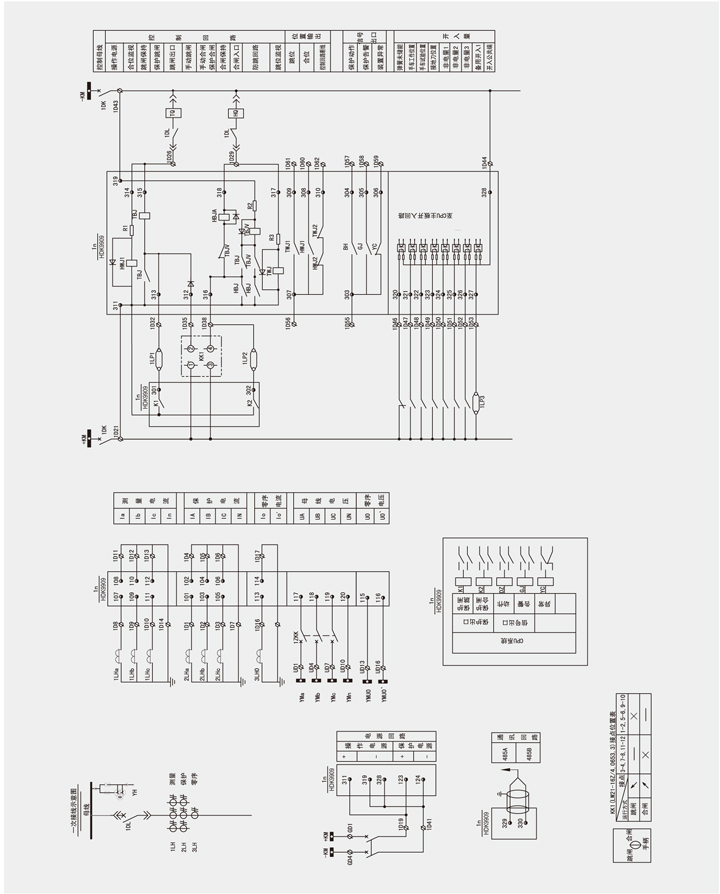

装置接线示意图
