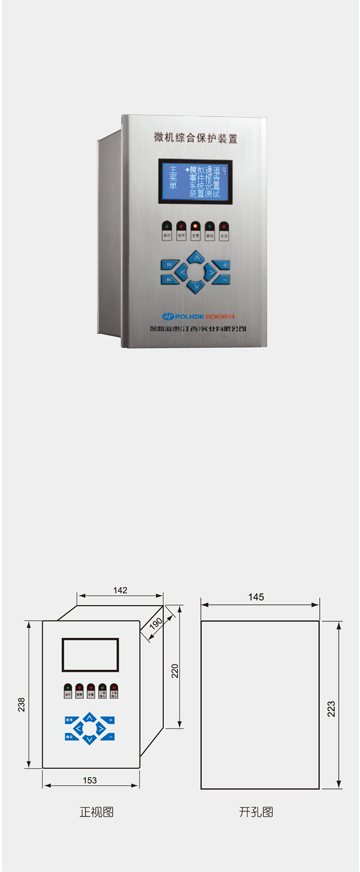

HDK9914
PT 电压监测装置

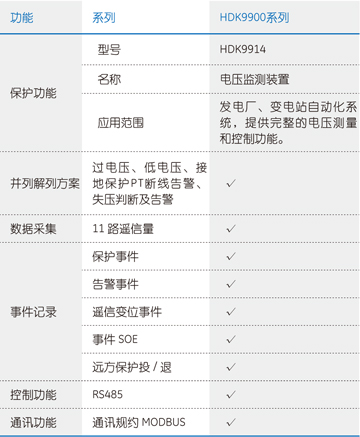

用途标准配置



工作表示
功能键概括



设施发送导出

◆  复制粘贴仿真量
      装置设备有9个模拟机量设置AG百家家乐道 。实时更新在测量Ⅰ段母线线电阻（Uab1  ，Ubc1  ，Uca1）；Ⅱ段母线线电阻（Uab2  ，Ubc2  ，Uca2）；多段母线的零序电阻（3Uo1  ，3Uo2）；多段母线的频次（F1  ，F2） 。

◆  键盘输入旋钮量
      装备有18个220/110VDC强电打开量输人电路  ，区别为1G,2G 。区别收采PT 1G,PT 2G 。

◆  进口商接头输送
      装备有6组出入口常开触点  ，每组均1副  。对每组出入口常开触点  ，可经出入口重动二次回路转为为多副常开触点 。


保护功能

◆ 低电压保护
     本装置设置母线低电压功能  ，在实际的线电压都小于“I母低电压定值”“II母低电压定值”的情况下且大于本段无压定值发低压告警信号 。此功能设置有“I母低电压控制字”“II母低电压控制字”和相应的软压板 。

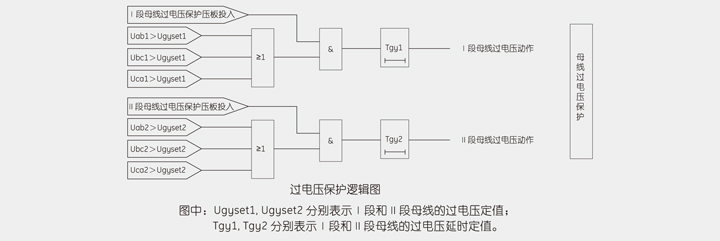

◆ 过电压保护
     为防止母线过电压造成其它设备损坏  ，设置过电压保护 。配置相应的压板和控制字 。过电压保护采用线电压最大值大于过电压保护定值来判 断 。

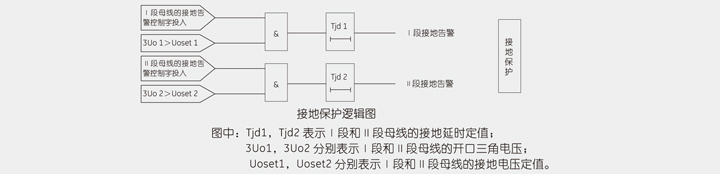

◆ 接地保护
     配置相应的压板和控制字 。开口三角形零序电压3Uo大于定值时  ，判为接地 。



◆ PT 断线告警
     配置相应的压板和控制字 。PT断线判断条件：
    1）负序电压大于10V；
    2）当Uab+Ubc+Uca（标量和）小于50V 且隔离刀闸处在合位 。

图中：U12,U22分别表示Ⅰ段和Ⅱ段母线的负序线电压；
            Uab1,Ubc1 ,Uca1, Uab2,Ubc2 ,Uca2分别表示Ⅰ段和Ⅱ段母线的三相线电压；
            PT1_YX =1, PT2_YX =1分别表示PT1隔离刀闸、PT2隔离刀闸处于合位 。


◆ 失压判断及其告警
     本装置设置失压判断功能  ，配置相应的压板和控制字  。在实际的Ⅰ母线电压小于“Ⅰ母无压检查定值”的情况下装置延时4S发Ⅰ母无压告警信号  ，在实际的Ⅱ母线电压小于“Ⅱ母无压检查定值”的情况下装置延时4S发Ⅱ母无压告警信号 。


装置整定
        传动安全系统整定也包括软托板、传动安全系统定值和传动安全系统指标等承包方面 。
        整定应按照关以工程  ，本部件有异常还要者见关以注解 。部件参数表格无异常还要者  ，能取表格写出的缺省值 。都要的庇护基本功能  ，应将其管理定值设为0—关闭程序 。

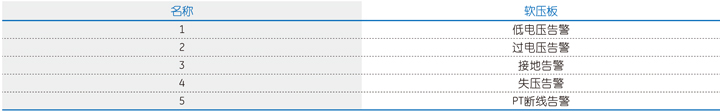

◆ 装制软托板整定

注：软压板只有两个取值：投入、退出 。装置出厂时  ，软压板均整定为退出 。

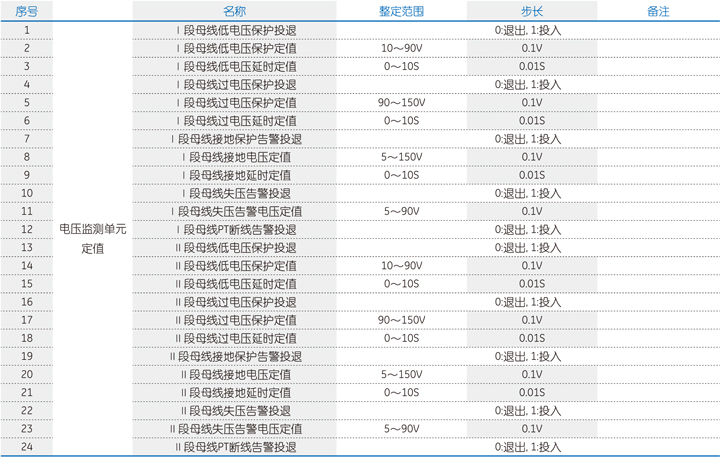

装置定值整定

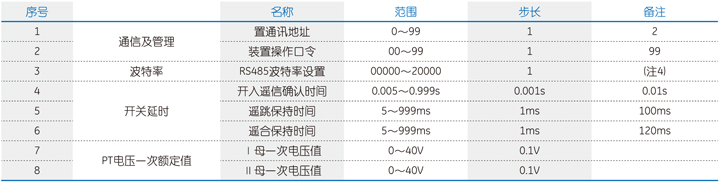

装置参数整定

注：1: “RS485波特率设置”的含义为BTL=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
              讯方式 。
        2: “PT一次电压额定值”为0时  ，界面的测量值显示为二次侧的值 。
        3: “系统控制字”为选择保护装置功能的控制  ，一般情况下都使用默认值  ，在没有特别提示的情况下都不需要修改  ，各种型号的装
             置的系统控制字应该不一样 。

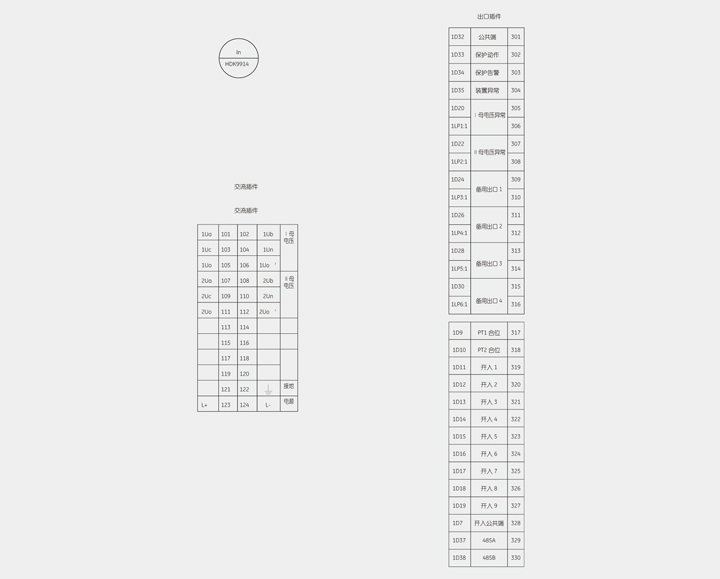

装置背板图

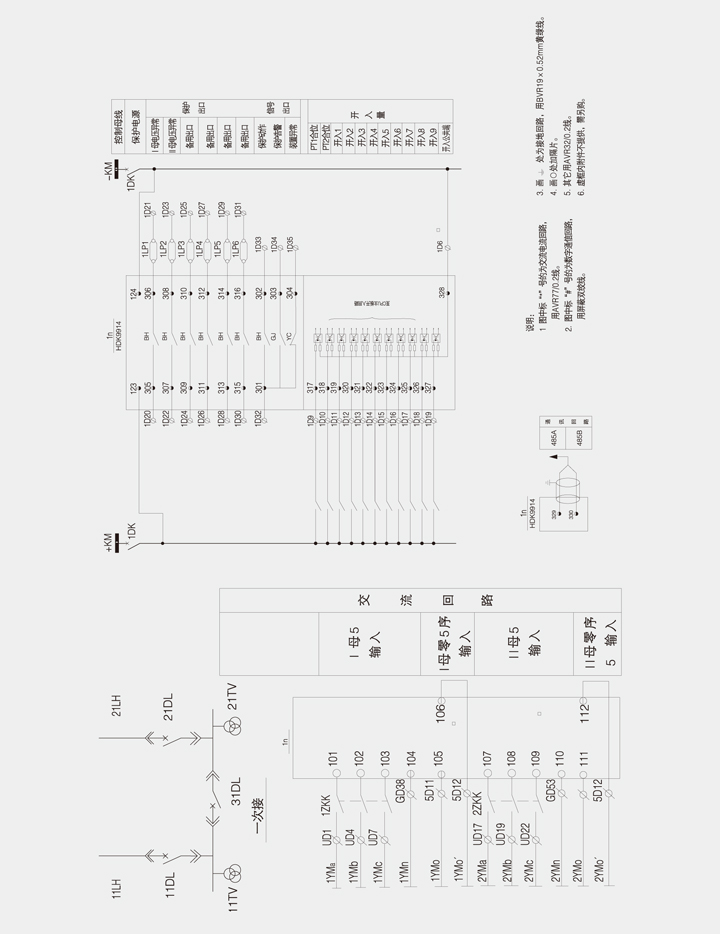

装置接线示意图
